| 鍛鋼閘閥 |
| 產品型號：Z61H/Y |
|
|
產品引用標準：
閘閥的設計與API602，BS5352和ASME B16.34。檢驗與測試按API598，標記按MSS-SP-25 |
產品結構特點：
鍛鋼閘閥有三種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）密封�？蛻粲刑厥庖髸r(shí)也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封�？蛻粲刑厥庖髸r(shí)也可采用全焊透連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋螺紋連接，內壓自密封環密封。 |

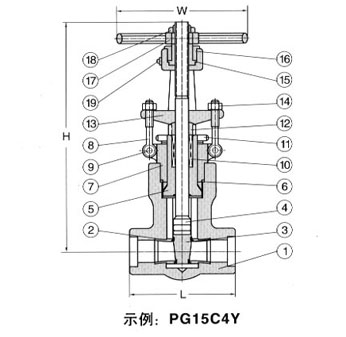

主要零件的材料說明：
|
序號 |
零件名稱 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
Type A105N |
Type F22 |
Type F304(L) |
Type F316(L) |
|
1 |
閥體 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
閥座 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
3 |
閘板 |
A182 F430/F410 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
4 |
閥桿 |
A182 F6a |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
5 |
墊片 |
316夾柔性石墨 |
316夾PTFE |
|
6 |
閥蓋 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
7 |
閥蓋 螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
8 |
圓柱銷 |
A276 420 |
A182 F304 |
|
9 |
填料壓套 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
|
10 |
活節螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
11 |
填料壓板 |
A105 |
A182 F11 |
|
|
|
12 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
13 |
閥桿螺母 |
A276 420 |
|
14 |
鎖緊螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
15 |
銘牌 |
SS |
|
16 |
手輪 |
A197 |
|
17 |
潤滑墊片 |
A473 431 |
|
18 |
填料 |
柔性石墨 |
PTFE |
|
適用介質 |
水、蒸汽、油品等 |
水、蒸氣、油品等 |
硝酸、醋酸等 |
|
適用溫度 |
-29°C～425°C |
-29°C～550°C |
-29°C～200°C |
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼； |
主要外形尺寸：
|
NPS |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
|
L |
900-150Lb |
140 |
140 |
140 |
178 |
178 |
216 |
|
2500Lb |
186 |
186 |
186 |
232 |
232 |
279 |
|
H(開) |
321 |
321 |
321 |
380 |
414 |
502 |
|
W |
160 |
160 |
180 |
200 |
250 |
280 |
|
重量 |
900Lb-1500Lb |
11.5 |
10.8 |
10.5 |
19.6 |
21.0 |
55.4 |
|
2500Lb |
12.3 |
11.6 |
10.8 |
26.0 |
28.4 |
60.0 |
|
