| 消防專用明桿彈性座封閘閥 |
| 產品型號：GFZ45X |
|
|
產品引用標準：
公稱壓力：1.0～2.5MPa 工作溫度：0～80℃ 法蘭標準：GB/T 17241.6 GB9113
公稱通經：50～400mm 適用介質：水、油、氣等 試驗標準：GB13927 AP1598 |
產品用途：
消防專用明桿彈性座封閘閥除具有彈性座封閘閥的優點之外，并可以較直觀顯示閥門開啟程度，以便能在較遠處判別閥門的開度，及時采取相應措施。啟閉迅速可靠，故常應用于消防系統。 |

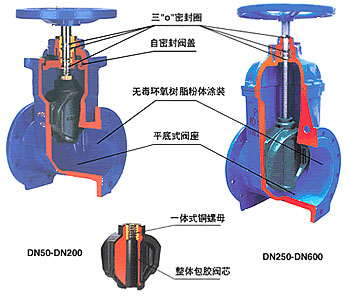

產品結構特點：
◆整體包膠閥芯
球墨鑄鐵骨架內外采用高性能橡膠和硫化技術進行整體包覆，貼合緊密牢靠，幾何尺寸精確，密封彈性佳，徹底將閥芯金屬與流體隔離，耐腐蝕。
◆ 一體式銅螺母
閥芯的銅螺母與球墨鐵骨架，采用特種工藝緊密連接為一體，確保的長期操作和水流沖擊下也不會松脫，避免造成閥門的控制失效。
◆ 平底式閥座
本公司彈性座封閘閥底部采用全流域直通式設計，等同于一直管道，不易堆積雜物，確保密封可靠，使流體暢通無阻。
◆ 自密封閥蓋
閥蓋與閥體間采用自密封結構設計，在許用壓力范圍內，流體壓力越高，密封越緊密。
◆ 特殊上密封
閥桿與閥蓋間的上密封結構，采用三只o形密封圈設計，與傳統閘閥的填料密封結構相比，道道密封緊密，磨擦阻力大幅減少。在閥門處于任何開度、有壓力且具備閥桿安全鎖定功能，確保在操作和維護過程中閥桿不會被壓力沖出，避免造成人員傷害
◆ 結構輕巧
緊湊的結構，使大工作高度較傳統閘閥降低60mm-300mm以上，節省工程空間；本體采用球墨鑄鐵材料，重量較傳統閘閥減輕約20％-30％，安裝維修便利。
◆ 食品級衛生要求
閥體內部以無毒環氧樹脂涂裝，閥芯內外表面以橡膠完全包覆，不會出現銹水或腐蝕現象，可直接用于生活飲用水系統、食品醫藥行業。 |
主要零件的材料說明：
|
名 稱 |
材 質 |
|
閥 體 |
灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼 |
|
閘 板 |
球 墨 鑄 鐵 +三 元 乙 丙 或 丁 腈 橡 膠 |
|
中 口 墊 |
丁 腈 橡 膠、三 元 乙 丙 |
|
密 封 圈 |
丁 腈 橡 膠 |
|
支 架 |
灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼 |
|
閥 桿 |
不 銹 鋼 |
|
螺 栓 |
不 銹 鋼 |
|
壓 蓋 |
球 墨 鑄 鐵、鑄 鋼 |
|
閥 桿 螺 母 |
銅 合 金 |
|
手 輪 （傳 動 帽） |
可 鍛 鑄 鐵 |
|
主要外形尺寸：
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
|
Hmin(全開) |
322 |
332 |
350 |
420 |
581 |
581 |
736 |
882 |
1009 |
1300 |
1380 |
|
Hmax(全開) |
374 |
398 |
429 |
524 |
721 |
736 |
942 |
1031 |
1117 |
1655 |
1805 |
|
